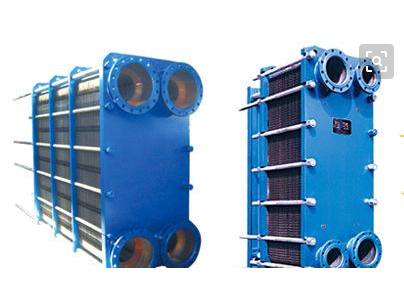

板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。

框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另端有一支柱。两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等。

传热板片是板式换热器的核心部件之一。波纹板片通过压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。密封垫片可根据不同的流体和操作温度选用不同的胶种。





豪特板式换热器的主要规格：
HU、HN、HS、HM 系列
连接尺寸: DN32－DN500
设计*大流量: 4500m3/h
*大热负荷: 60MW
对数平均温差: 0.5~1.0℃
板片厚度： 0.4、0.5、0.6、0.7mm
*大设计压力: 3.5MPa
应用领域：钢铁、发电、有色金属、油脂、化工、船舶、暖通、制冷、制药、乳液、啤酒、饮料、集中供热等
胶垫材料: NBR、HNBR、EPDM、HEPDM、VITON
板片材料: 不锈钢AISI304、316、316L、钛、哈氏合金、镍和钼

产品型号 接管口径（mm） 组装片数 高度（mm） 宽度（mm） 纵向孔距（mm） 横向孔距（mm） 单片换热面积（㎡） *大流量（m3/h）
HM3 32 10-100 470 180 357 60 0.03 15
HU05 50 10-160 800 335 575 142 0.12 45
HM6 50 12-280 920 320 640 140 0.15 45
HM6M 50 12-200 920 320 640 140 0.13 45
HU10L1 100 12-260 1165 510 720 235 0.28 170
HU10L2 100 12-240 1490 510 1045 235 0.45 170
HN10M 100 12-320 1950 500 1444 225 0.6 170
HM10M 100 12-180 1069 470 719 223 0.25 170
HU15L1 150 12-260 1552 620 1019 285 0.5 380
HU15L2 150 12-200 1989 620 1448 285 0.75 380
HN15L1 150 12-280 1552 620 1019 285 0.5 380
HN15L2 150 12-280 1989 620 1448 285 0.75 380
HS20 200 12-260 1320 750 697 347 0.3 680
HU20 200 12-280 2177 830 1466 412 1.0 680
HN20 200 12-410 2210 765 1532 342 1.0 680
HS25 250 12-400 1501 900 814 420 0.45 1060
HU25L1 250 12-420 2292 890 1476 439 1.2 1060
HU25L2 250 12-380 2755 890 1939 439 1.5 1060
HN25L1 250 12-420 2484 890 1668 428 1.2 1060
HN25L2 250 12-380 2766 890 1950 428 1.5 1060
HMX25M 250 12-390 2744 927 1939 439 1.55 1060
HMX25B 250 12-450 2744 927 1939 439 1.6 1060
HN30L1 300 12-800 2024 1010 1134 490 0.8 1600
HN30L2 300 12-800 2570 1010 1620 490 1.35 1600
HN30L3 300 12-800 3089 1030 2106 490 1.8 1600
HN35L1 350 12-800 2128 1170 1082 565 0.8 2100
HN35L2 350 12-800 2472 1170 1426 565 1.2 2100
HN35L3 350 12-800 2816 1170 1770 565 1.6 2100
HN40L1 400 12-800 2329 1373 1268 738 1.25 2800
HN40L2 400 12-800 2829 1373 1768 738 2.00 2800
HN40L3 400 12-800 3249 1373 2188 738 2.6 2800
HN45L1 450 12-800 2469 1373 1344 684 1.35 3500
HN45L2 450 12-800 2929 1373 1804 684 2.00 3500
HN45L3 450 12-800 3389 1373 2264 684 2.7 3500
说明：以上数据仅供参考，具体数据指标以实际产品图纸为准。


板片材质和用途介绍：

材质 应用
不锈钢SUS304 SUS316L　　 净水、河川水、食物油、矿物油
工业纯钛及钛钯合金Ti tanium and Pal ladium　　 海水、盐水、盐化物
哈氏合金Hadtelloy Alloy　 浓硫酸、盐酸、磷酸
镍Nickel　 高温高浓度苛性钠


密封垫片材质和使用工况介绍：

材质 应用 工作温度
丁腈橡胶NBR 水、海水、矿物油、盐水 -15—130℃
高温橡胶BNBR 高温矿物油、高温水 15—140℃
三元乙丙EPDM 热水、水蒸气、酸、碱 -25—150℃
氟橡胶 Viton／Fluorine Rubber 强酸、强碱、矿物油、润滑脂和燃油等 5—200℃
氯丁橡胶NEOPRENE 酸、碱、矿物油、低分子量脂烃 35—130℃
硅橡胶Silicon Rubber 高温和某些腐蚀性介质 65—200℃


板式换热器的技术优势和设计理念：
*传热系数高：传热板片上的特殊波纹设计，可使流体在极低的流速下产生强烈的湍流，湍流的自净效应又可防止污垢的产生，使得板式换热器的传热系数为管壳式换热器的3-5倍。
*经济性：相同换热量的前提下，与管壳式比较：投资少、运行费用低、维修费用低。
*可调整性：只需增加和减少板片即可满足工艺过程改变的需求。
*结构紧凑：在相同换热量的前提下，占用空间仅为管壳式的1/2一1/3。
*易于洁洗维修。
*板片密封垫片可采用免粘贴搭扣形式，减少运行维护成本，便于维修。




应用领域：


(1)蒸汽冷凝使用：专为真空条件下的蒸汽冷凝而设计。该系列产品的应用范围包括：生物乙醇、糖和小型发电站。

(2)暖通空调：因其高效的换热效果，而广泛用于暖通空调领域。已达到与AHRI认证同样的技术标准，因此能确保*佳性能。

(3)升膜板式蒸发器量系列：主要运用于炼糖、甜味剂、生物乙醇和腐蚀剂的蒸发系统内。同样也可以作为热虹吸管再煮锅使用。

(4)食品安全应用：适用于乳制品、食品、饮料和其它卫生应用。

(5)工业系列：适用于船舶、电力、化工、油脂冷却升温等各种类型的工业作业。
