一、产品概述：

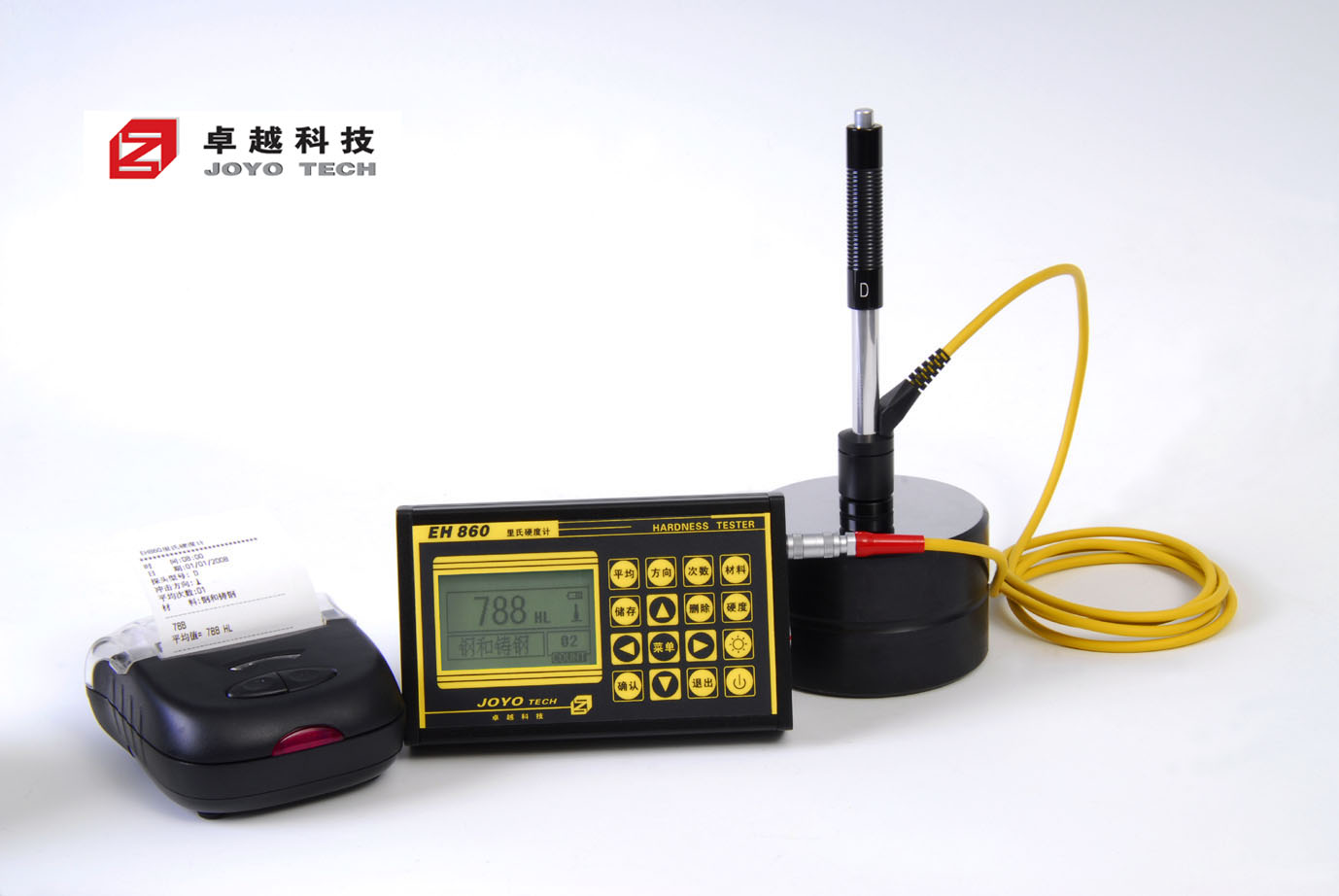

EH860便携式里氏硬度计是一种新型的便携式硬度测试仪器，主要适用于金属材料的快速硬度测试，具有测试精度高、体积小、操作简单、携带方便、待机时间长，测量范围广泛的特点，特别适宜对大型零部件及不可拆卸部件的现场硬度测试。它是以里氏硬度为原理，可方便快捷地对多种金属材料进行测量，并可以在不同硬度制式间自由转换，该产品采用全封闭金属外壳，坚固耐用，并具有优异的抗磁场、抗振动、抗干扰能力。先进稳定的军工级芯片，大屏幕液晶显示，全中文菜单，简单方便。并可以配置各种异型支撑环，来满足于各种测试
条件和环境，可适配所有异型冲击装置传感器无需校准，自动识别。便携式热敏打印机待机时间长达150小时，主机带有RS232接口，可以方便、快捷地与电脑PC机进行数据交换和参数设定，两节高容量5号碱性电池供电，携带方便，更换更灵活。并配备军用级高强度、抗冲击、超强密封防水、防潮、防尘、防腐蚀、坚韧抗压的专业仪器箱，适宜条件恶劣的野外作业。

二、功能特点：
● 完全密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、抗冲击及电磁干扰的性能，坚固耐用；
● 依据里氏硬度测量原理，可以对多种金属材料进行检测。测量范围广泛，对测量工件没有形状限制，支持360度测量方向，并具有开机示值软件校准功能，更能保证测量结果在各个行业不同的规范和标准下测量*。
● 支持多种硬度制氏，里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、维氏(HV)、肖氏(HS)。测量之前和测量之后均可以进行硬度制氏之间的转换。
● 无需校准自动识别冲击装置类型（D、DC、D+15、C、DL、E、G）。七种异型冲击装置及全系列异型支撑环，满足不同领域测试产品的*大需求。
● 全中文大屏幕128×64图形点阵LCD液晶显示, 有EL背光灯支持，可调节显示对比度，方便在光线昏暗的环境中使用。
● 主机面板全中文菜单式操作，按键设计体现人性化理念，一键式操作实现材料和硬度制氏的任意切换，简单方便。
● 微型便携式热敏打印机携带方便,打印机内部电源自主供电,大容量蓄电池使待机时间长达150小时。
● 带有RS232通讯接口，标准配置附带连接电脑的PC数据处理软件，可以方便、快捷地与PC机进行数据交换和参数设定。
● 大容量存储*大500组（每组冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。利用软件连接电脑还可实现海量存储。
● 可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。
● 支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。
● “一键恢复功能”使仪器完全恢复到原始出厂状态，在也不用担心由于误操作导致仪器出现的大部分使用问题；
● 具有自动休眠、自动关机等节能功能，低功耗设计，两节5号碱性电池供电，方便更换，电池可靠性更强。
● 两年内免费保修（易损、易耗件除外），易损、易耗配件价格合理。

三、技术参数：
● 测量范围： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS,
(59.1-88)HRA, (13.5-101.7)HRB
● 测量方向：支持360o(垂直向下、斜下、水平、斜上、垂直向上)
● 硬度制式：里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、维氏(HV)、肖氏(HS)
● 测试精度：示值误差±4HLD，示值重复性±4HLD
● 测量材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢
● 可选冲击装置：D、DC、DL、C、D+15、E、G
● 显示：点阵LCD，128×64图形点阵液晶
● 数据存储：*大500组（每组冲击次数32～1）
● 工作电压：3V（两节5号碱性电池）
● 主机持续工作时间：约100小时（不开背光时）
● 通讯接口：RS232 接口
● 打印机：微型热敏打印机
● 外形尺寸：133 X 82 X 32 mm
● 重量：约 0.4kg (主机) 约0.6kg (主机+打印机)

四、应用领域：
●模具型腔等试验空间很狭小的工件。
●机床导轨，汽车底盘的硬度检测。
●轴承及其它零件生产流水线。
●压力容器、汽轮发电机组及其设备的失效分析。
●直接测试大型、重型的试件。
●热处理工件的质量控制。
●已安装的机械或*性组装部件。
●要求对测试结果有正规的原始记录。
●金属材料仓库的材料区分。
●大型工件大范围内多处测量部位的快速检验。

五、工作条件：
环境温度：操作温度－20～＋61℃；存储温度：－30℃～＋61℃
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

六、开机显示说明：


●电池电量：显示剩余电量。
●冲击方向：当前冲击方向。
●平均值：达到设定的冲击次数后，显示平均值时出现。
●硬度制式：当前测量值的硬度制。
●测量值：当前单次测量值（无平均值提示），当前多次平均值（有

平均值提示）。显示向上箭头: 表示超过转换或测量范围，显示向下

箭头: 表示低于转换或测量范围。
●材料：当前设定的材料。
●冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲

击次数时显示设置的冲击次数，浏览单次测量值时显示单次测量值的

对应次数。

七、数据处理软件：
JOYO EH系列里氏硬度计数据处理软件主要功能包括，下载主机测量数

据、批量存储测量数据文件、设定数据超限报警、设置主机状态参数

、打印测量数据结果、帮助使用说明等强大功能，可及时提供测量报

告的掌握与读取。


八、EH 860标准配置 :

序号 名称 数量
1 主机 1台
2 标准里氏硬度块（HLD值） 1块
3 D型冲击装置传感器 1只
4 数据传输处理软件 1套
5 数据通信线缆 1条
6 便携式热敏打印机及打印机充电器 1套
7 打印机数据传输线缆 1条
8 尼龙刷A 1只
9 小支承环 1只
10 高容量（5号）碱性电池 2节
11 合格证/ 保修卡/ 装箱单/ 使用说明书 1套
12 检定证书 / 里氏硬度转换对照表 1份
13 军用级高强度抗冲击密封防潮仪器箱 1只


九、选配件 :
序号 名称 数量
1 异型冲击装置传感器 7种
2 全系列异型支撑环 12个
3 尼龙刷B 配G型冲击装置
4 里氏硬度块(低硬度值) 配G型冲击装置
