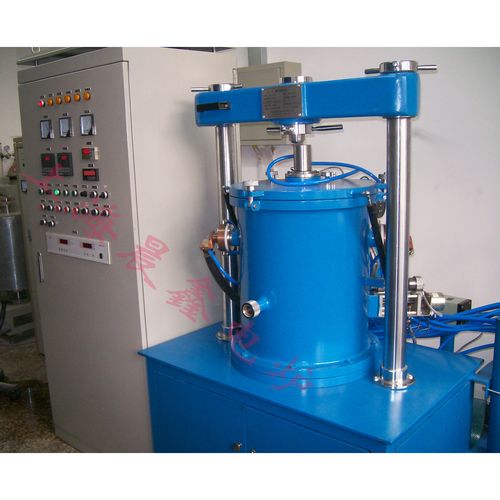

真空热压炉
产品型号：ZT-40-20Y
参考价格：-面议或电议
产地：上海晨鑫
发布时间：2023-12-16 12:36:15
在线咨询
产品介绍：
一、用途
本电炉主要供大专院校、科研单位针对无机材料在真空（或保护气氛）热压条件下进行烧结处理，以便获得高致密度的产品
二、主要技术参数
1．额定功率：40KW
2．额定电压：380Ｖ
3．极限真空度：6.67×10－3Ｐa
4．工作区尺寸：Ф140×160
5．*高温度：2000℃
6．控温精度：±1℃
7．温度均匀度：±１5℃
8．压力：20Ｔ
9．压头直径：Ф85
10.压力控制：自动跟踪，自动控制。
11.位移精度：0.02mm
12. 位移可实现自动控制，上升速度可自动调节。
三、结构说明
(一)炉体部分
炉体为立式炉壳其内层为不锈钢制成的园筒外层为碳钢。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走，使炉壁温度不超过60℃，其上下法兰焊接为一个整体。中间开有红外测温孔（有保护气氛通气口），热电偶测温孔、抽气孔及观察孔，铂铑热电偶有到温自动退出装置，红外测温观察孔有玻璃气吹防雾装置，操作人员使用的观察孔设有挡板。
（二）炉体上是炉盖，它是有内外封头和法兰组成，中间水冷炉盖吊在启闭机构上，板动启动机构上的手柄可以将炉盖升启10－15mm，炉盖上有压头，压力传感器、排气隔膜阀及炉盖锁紧装置。
（三）炉底部分：它也是由内外封头和法兰组成，中间水冷，固定在炉体底部，有电极引入，下压头进气隔膜阀等组成，并装可调节高度位移传感器。
（四）炉架上有上梁、炉架、底及立柱等组成，作为上下压头支座。
（五）炉内发热元件采用石墨，保温材料采用石墨毡及石墨筒为隔热屏，上、下压头采用高强度石墨。
（六）液压采用电动输入方式自动调节，配有液压锁及转向阀等相关装置，压力、位移均采用数显方式。
（七）电炉真空系统采用2X-30机械泵（配电磁放气阀）及K-200油扩散泵，同时设有冷阱及机组。真空测量为复合真空计。真空系统还配有放气阀、充气阀，真空连接软管采用不锈钢金属软管。
（八）电炉控制柜采用西门子标准式，功率控制采用可控硅调压器+大电流变压器，温度控制采用二台数显智能程序控制仪。温度传感器采用铂铑热电偶及红外辐射温度仪，电气控制系统设有水路失压、过流等分类报警并切断加热电源的功能。
（九）水冷汇流装置预留排污口。
