（非标设计，根据客户工艺需求设计窑炉）

一、 概述：

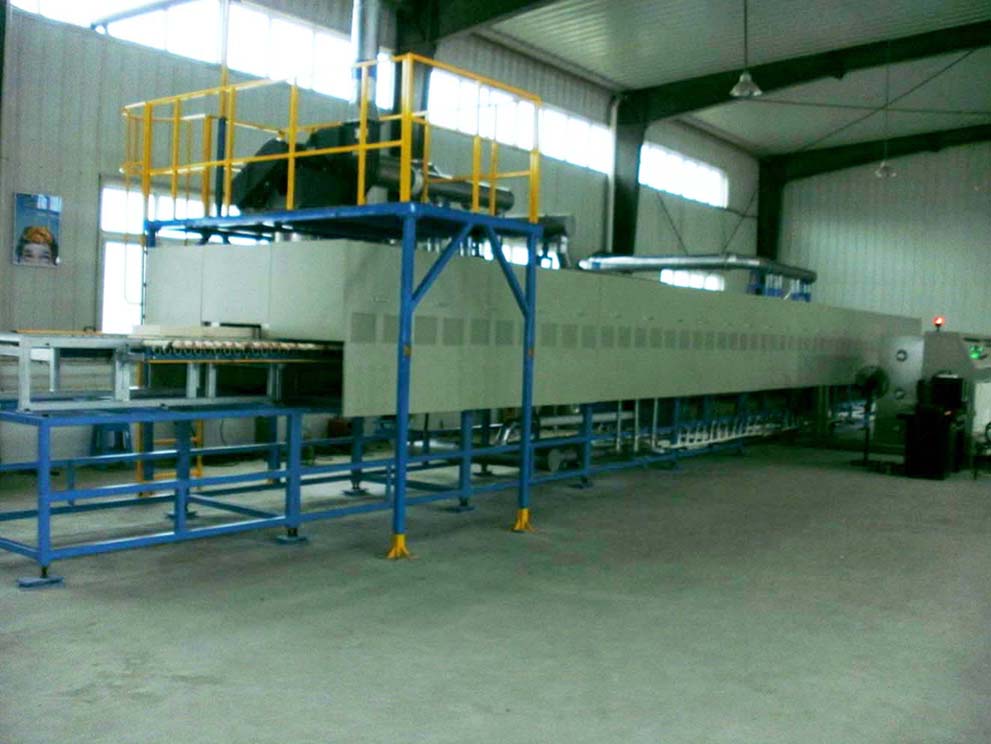

湖南省中晟热能科技有限公司所研发的 ZSG-WE系列微波/电混合加热高温辊道窑，是一款多功能的微波/电混合加热高温设备，本系列设备能量利用率高、烧成周期短、生产效率高、日产量大、产品受热均匀、产品品质好、工艺调整灵活、操作性强、自动化程度高、使用方便、安全可靠、占地面积小、无环境污染，本系列装备适用于空气气氛、窗氧气氛条件下非金属材料的烧结合成、分解及排胶等。

二、 结构组成：
ZSG-WE系列微波/电混合加热高温辊道窑由微波炉体、炉架、微波抑制器、微波馈能系统、电加热系统、保温系统、传动系统、电控系统、温控系统、排风系统、抽热系统、冷却系统、冷却水系统、外循环自动回板线、护罩等组成。

三、 主要技术参数及性能：
1、 电源： AC 380V±10V 50Hz 三相五线制；
2、 输入总功率： 按实际定；
3、 微波加热功率：按实际定;
4、 单台磁控管输出功率： 1.5KW
5、 磁控管正常使用寿命：﹥5000h;
6、 电加热功率：按实际定;
7、 *高使用温度： 1300℃;
8、 峰值温度： 1350℃；
9、 窑炉温度稳定度：± 6℃/4h；
10、 高温区温度均匀度：± 6℃;
11、 炉体表面温度： ＜75℃；
12、 辊棒间距： 80 mm-120 mm;
13、 陶瓷辊棒规格：φ40、～φ80 mm;
14、 辊道输送速度： 变频无级调速;
15、 传动方式： 45度斜齿轮传动;
16、 窑具规格： 按实际定;
17、 物料装载高度：按实际定;
18、 产品单重（匣钵+物料）：按实际定;
19、 进窑窑具数；单排或双排;
20、 温度控制： 自动控制；
21、 测温方式：主体测温热电偶， 局部测温红外线测温仪：
22、 窑长： 按实际需要；
23、 节数： 按实际需要；
24、 箱体节距：2000mm：
25、 有效内宽： 400~2000 mm;
26、 窑箱外宽：按实际定;
27、 有效内高：按实际定;
28、 水温水质要求：硬度≤60mg/L（CaCO3）,其他应符合GB10067.1-2005相关要求：
29、 冷却水量：按实际定;
30、 冷却水进水压力：≥0.15MPa
31、 微波泄漏强度：符合GB10436-89作业场所微波辐射标准；

四、 性能特点：
1、 节能；较传统加热窑炉节能40%以上；
2、 产品品质好：基于微波整体加热机理，产品受热均匀，产品品质好;
3、 生产效率高：基于微波整体加热机理，升温速度快较传统电加热窑的5-15倍，同时由于保温系统热容小降温速度快。
4、 工艺灵活性：可根据不同的物料，选择纯微波加热或微波与电混合加热。
5、 可靠性：配置工业级水冷微波源系统，可24小时不间断使用，设备系统微波泄漏值远低于国家标准，仅相当于使用手机时的辐射水准，自带微波防泄漏报警装置及安全锁，微波超标时自动或手动切断微波源；
6、 设备占地面积小：设备结构简单；
7、 环保：微波窑无废气废水排放；
8、 操作性强：使用方便，PLC+触摸屏控制方式，自带USB
接口可实现数据的自动记录、存取及配套编辑打印功能，可设多条温度曲线，具备自动烧结和手动烧结双重功能。
