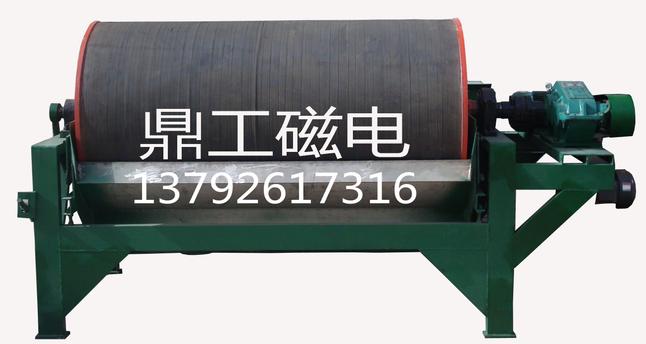

永磁筒式磁选机
CTS、CTN、CTB系列永磁筒式磁选机磁场分旋转式、固定式两种机构，固定式主要适用于弱磁场湿式选别细颗粒的强磁 性物质，或者除去非磁性矿物中的强磁性矿物，当浆流入磁场区时，其中强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被分选后排除，而吸附在圆筒表面的强磁性矿物随圆筒的旋转被带出磁场区。旋转式适用于细粒强（中强）磁性矿物的干选，由于高速旋转的作用，使磁性颗粒的磁滚翻次数大大高于普通磁选机，这对于破环磁团聚，提高富矿比具有显著的效果，矿物经分选后被分离成磁性物和非磁性物两种，分别从各自的排矿口排出该机，适用于矿石粒度为0.6-6mm的粗选和精选。　 同一圆筒可配三种槽体，即顺流槽（CTS）选别粒度≤6mm，逆流糟（CTN）选别粒度≤0.6mm，
半逆流槽（CTB）选别粒度≤1mm。




主要技术参数：
型号 圆筒尺寸
（筒径×筒长）
mm 磁表面磁感应强度mT 处理能力 电机
功率
kw 筒体
转速
r/min 机器
总重
kg 说明
磁极几
何中心值 扫选区
平均值 *高磁
感应强度 T/h M3/h
CTS(N、B)-46 400×600 — 130 160 1～3 5 1.1 45 600 　
CTS(N、B)-66 600×600 — 145 170 1～10 16 1.1 40 750 永磁
CTS(N、B)-69 600×900 — 145 170 8～5 24 1.1 40 830 　
CTS(N、B)-612 600×1200 — 145 170 10～20 32 2.2 40 990 　
CTS(N、B)-618 600×1800 — 145 170 15～30 48 2.2 40 1330 　
CTS(N、B)-712 750×1200 120 155 180 15～30 48 3 35 1500 　
CTS(N、B)-718 750×1800 120 155 180 20～45 72 3 35 2100 永磁
CTS(N、B)-918 900×1800 148 165 190 25～55 90 4 28 2900 　
CTS(N、B)-924 900×2400 148 165 190 35～70 110 4 28 3500 　
CTS(N、B)-1018 1050×1800 148 165 190 40～75 120 5.5 22 4000 　
CTS(N、B)-1021 1050×2100 148 165 190 45～88 140 5.5 22 4500 　
CTS(N、B)-1024 1050×2400 148 165 190 52～100 130 5.5 22 5000 左右式
CTS(N、B)-1030 1050×3000 160 240 280 65～125 200 7.5 22 6200 　
CTS(N、B)-1218 1200×1800 148 165 190 47～90 140 5.5 19 5800 　
CTS(N、B)-1224 1200×2400 148 165 190 82～120 192 7.5 19 6200 　
CTS(N、B)-1230 1200×3000 148 165 190 80～150 240 7.5 19 6200 　
CTS(N、B)-1530 1500×3000 180 240 300 90～170 270 11 14 8100 　
CTS(N、B)-1540 1500×4000 180 240 300 115～220 350 11 14 9300
