反光显示型变色测温贴片

使用说明书

一、变色测温贴片的性能与用途

BCW系列反光显示型变色测温贴片具有独特的变色示温、反光显示及温度记录功能，自身带有压敏胶，应用于变电所母线的连接部位，也可贴在母线与设备接线端子的连接处及隔离开关的触头上，还可贴在变压器、电容器、电机等电气设备的外壳上，用来监视母线连接处及电气设备外壳的温度。一旦监温部位温度达到或超过测温贴片的额定温度，变色测温贴片立即变色，并在测温贴片上显示该处超温的数字，尤其是在夜间，该测温贴片具有反光显示功能。无论是白天还是夜间，都很容易被人在巡视中发现监温部位温度升高的状况，从而找出故障隐患，防止事故的发生。

如果监温部位因温度过高造成测温贴片超温变色，冷却下来后测温贴片并不恢复原来的白色，呈记录状态。为了尊重变电部门多年来养成的颜色习惯，本公司生产的反光显示型变色测温贴片超温后颜色变化如下：60℃贴片由白色变黄色，70℃贴片由白色变绿色，80℃贴片由白色变红色，90℃贴片由白色变黑色，100℃贴片由白色变蓝色。克服了不同额定温度的贴片变色后为同一种颜色，容易产生混淆的不足。

二、变色测温贴片的种类及特性

1.BCW系列反光显示型变色测温贴片基本型号及特性见表1。

2.特殊需要可根据客户要求制作，如制作不同额定温度、不同超温颜色、不同规格的变色测温贴片。

3.变色测温贴片变色温度与额定温度的误差为±2℃。

三、变色测温贴片的使用方法

1.BCW系列反光显示型变色测温贴片呈标签形式，只要选择适当额定温度的变色测温贴片，可直接粘贴在母线接头、刀闸开关、变压器外壳等需要监视温度的部位。测温贴片粘贴部位应平整、清洁、干燥，用砂纸打磨去除氧化膜及粗糙面，或用汽油、丙酮等溶剂清洗擦拭一遍。粘贴时要用力摁牢。

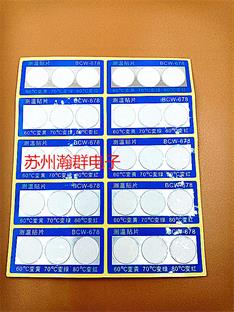

2.使用时如欲知道监温部位温度逐渐上升的情况，可粘贴两片以上不同额定温度的变色测温贴片，亦可使用BCW-678型、BCW-789型(每片中含三种额定温度)贴片。

3.注意事项：粘贴变色测温贴片需在母线或其它监温部位无电时进行，并须遵守安全规程。如要带电粘贴测温贴片，必须用相应等级的绝缘棒辅助粘贴。

四、变色测温贴片的贮存与使用寿命

变色测温贴片贮存于室内常温下即可，其无毒、无味、对皮肤无刺激，要远离热源(如
暖气片、电炉等)。

2.由于考虑到变色测温贴片使用现场的复杂性，当变色测温贴片贴在监温部位后，在正常温度、正常环境下使用，且保持白色未超温，室内可用4年，室外至少可用2年。已超温变色的贴片应随检修及时更换。

表1BCW系列反光显示型变色测温贴片基本型号及特性

型号

规格

额定温度

颜色变化

产品特点

BCW1—60

25×21mm

60℃

白色→黄色

单一温度，小片，显示超温数字，反光显示，防污，防水，有保护膜，有记录功能

BCW1—70

25×21mm

70℃

白色→绿色

BCW1—80

25×21mm

80℃

白色→红色

BCW1—90

25×21mm

90℃

白色→黑色

BCW1—100

25×21mm

100℃

白色→蓝色

BCW2—60

30×26mm

60℃

白色→黄色

单一温度，中等大小，显示超温数字，反光显示，防污，防水，有保护膜，有记录功能

BCW2—70

30×26mm

70℃

白色→绿色

BCW2—80

30×26mm

80℃

白色→红色

BCW2—90

30×26mm

90℃

白色→黑色

BCW2—100

30×26mm

100℃

白色→蓝色

BCW3—60

25×40mm

60℃

白色→黄色

单一温度，醒目，显示超温数字，反光显示，防污，防水，有保护膜，有记录功能

BCW3—70

25×40mm

70℃

白色→绿色

BCW3—80

25×40mm

80℃

白色→红色

BCW3—90

25×40mm

90℃

白色→黑色

BCW3—100

25×40mm

100℃

白色→蓝色

BCW4—60

40×40mm

60℃

白色→黄色

单一温度，醒目，显示超温数字，反光显示，防污，防水,有保护膜，有记录功能

BCW4—70

40×40mm

70℃

白色→绿色

BCW4—80

40×40mm

80℃

白色→红色

BCW4—90

40×40mm

90℃

白色→黑色

BCW4—100

40×40mm

100℃

白色→蓝色

BCW—678

25×54mm

60℃

70℃

80℃

60℃白色→黄色

70℃白色→绿色

80℃白色→红色

每片含三种温度，显示超温数字，反光显示，防污，防水，有保护膜，有记录功能

BCW1—678

14×42mm

BCW2—678

37×32mm

BCW—789

25×54mm

70℃

80℃

90℃

70℃白色→绿色

80℃白色→红色

90℃白色→黑色
