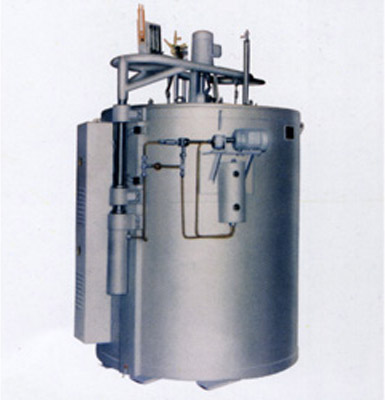

RQ3系列井式气体渗碳炉

　　用途:
　　RQ3系列井式气体渗碳炉是新型节能周期作业式热处理电炉，主要供钢制零件进行气体渗碳。由于选用超轻质节能炉衬材料和先进的一体化水冷炉用密封风机，该系列渗碳炉炉温均匀、升温快、保温好，工件渗碳速度加快，碳势气氛均匀，渗层均匀，在炉压提高时，亦无任何泄漏，提高了生产效率和渗碳质量。
　　结构:
　　本系列渗碳炉由炉壳、炉衬、炉盖升降机构、炉用密封风机、马弗罐、加热元件及电控系统等组成。炉壳由钢板及型钢焊接而成。炉衬是由0.6g/cm³高强度超轻质节能耐火砖、硅酸铝纤维、硅藻土保温砖及石棉板砌筑而成的节能型复合结构。炉盖升降机构由电机、齿轮泵等部件组成，当开启炉盖时，只需按下控制箱上的按钮，炉盖即以30—70毫米／秒的速度上升。为安全起见，在升降轴上装设有两个行程开关，当炉盖上升时，下部行程开关自动切断渗碳炉控制柜主回路电源，使加热元件断电停止工作，上部行程开关则限制升降轴升起的高度，以防升降抽升起过高而脱出。
　　炉用密封风机装在炉盖上，供搅拌马弗罐内的气氛并使之成分均匀，同时使炉温趋于均匀。在炉盖上还装有三根工艺管通向炉膛马弗罐内:一根套管顶端安装三头不锈钢滴注器，由三头滴注器向炉内墒注甲醉，煤油或其它有机液体，各种液体均可调节，该套管上的氨气孔可用来向炉内输送氨气作碳、氮共渗之用(不渗氮时可将此管口封闭)；一根套管为取样管，该套管上部的一管接头可与“U”型玻璃管压力计连接，用来监视炉马弗罐的作用是维护炉压，保证渗碳或碳、氮共渗的正常进行，它由耐热钢制成(铸件)。加热元件由电热合金丝绕成螺旋状，安装在炉衬内壁上，并通过引出捧引出炉外，渗碳炉温度由插入炉膛的热电偶，通过补偿导线将信号传送给自动控温柜，控温柜自动控制、调节并记录炉内的加热温度。渗碳炉配有冷却桶(选配)，用来存放处理后的零件，桶盖上设有砂封槽。
